站內(nèi)快速頁面瀏覽導(dǎo)航（右側(cè)每個地坪項目都可以點擊）：（工業(yè)廠房固化地坪、超硬鋼化地坪、耐磨地坪、環(huán)氧自流平地坪、超耐磨聚氨酯地坪、乙烯基重防腐地坪、倉儲超平地坪、固化地坪、無塵硬化地坪、裝甲地坪、水性聚氨酯超耐磨地坪、環(huán)氧薄涂地坪、超耐磨砂漿聚氨酯地坪、環(huán)氧砂漿地坪、環(huán)氧磨石地坪、水泥基磨石地坪、水泥自流平無縫地坪、大理石翻新晶面地坪、仿古藝術(shù)地坪、市政透水地坪、彩色防滑地坪、嚴(yán)重起砂起灰地坪改造、 無機環(huán)保材料快速修復(fù)地坪、破舊起皮環(huán)氧地坪改造、地坪裂縫快速修補、舊地坪翻新、市政壓印地坪、公路快速修補）
概 述
通過有效滲透混凝土深處，并和混凝土中的游離鈣成分發(fā)生凝膠反應(yīng)，在混凝土的孔隙中形成一個網(wǎng)狀結(jié)構(gòu)，使得混凝土中的結(jié)構(gòu)更加致密、堅固，毛細(xì)孔被有效密
封，永遠(yuǎn)避免了混凝土灰塵從表面空隙中析出。從而得到一個無塵、致密、高強度、高耐磨且具備大理石般光澤的混凝土地面。使用越久光澤度越好，且壽命更可達(dá)到20 年以上，被公認(rèn)為地坪類產(chǎn)品使用壽命最長的產(chǎn)品。并大量用于一般高硬度軍事設(shè)施、國防、防空洞、遂道、大型橋梁、電力、倉儲物流中心、碼頭、直升機停機砰、重型機械廠房、飛機維修庫等混凝土、水磨石或金鋼砂硬化劑地面上。
分 類
1、按產(chǎn)品性能分類
耐磨硬化地坪、混凝土硬化地坪、金剛砂硬化地坪、水磨石硬化地坪、金剛砂耐磨硬化地坪等，耐磨硬化地坪是由一定顆粒級配的非金屬(金屬)骨料和特種水泥及多種添加劑配制而成的一種新型耐磨材料。將混凝土內(nèi)部毛細(xì)孔封堵起來，阻隔空氣中的氧化物對混凝土的侵蝕，達(dá)到混凝土內(nèi)部密實改性的目的。因而，他又是硬化地坪中的一個獨體。
2、按產(chǎn)品屬性分類
非金屬硬化地坪和金屬硬化地坪；
3、按產(chǎn)品施工分類
薄型硬化地坪和重載型硬化耐磨地坪；
適用范圍
適用對象：
1.適用于各類要求無塵、增強整體抗壓強度、抗?jié)B透性、硬度、耐磨性能、表面光亮的新施工混凝土地面處理。
2.適用于各類容易起灰、起砂的舊混凝土（水泥砂漿）地面、水磨石地面、金剛砂耐磨地面的第二次處理。地面處理后大幅度提高舊地面強度、硬度、表面密實度（抗?jié)B透性能），達(dá)到不起砂、防塵、易清潔的效果。
3.適用于有極高耐磨要求場所，如各種車間的混凝土地面、硬化骨料地面、停車場、橋梁、道路、馬路、機場、 大型倉儲式商場及其它混凝土地面,交通特別頻繁區(qū)域等。
混凝土密封固化劑
它是一種混凝土密封，防塵，耐磨硬化劑。為新一代鋰離子水基產(chǎn)品，無色，無臭，無毒，不燃。通過有效滲透3-5mm,與混凝土中的游離鈣，鎂離子發(fā)生一系列復(fù)雜的化學(xué)反應(yīng)，在三維空間形成一個網(wǎng)絡(luò)結(jié)構(gòu)，使混凝土中的各種成分固化成一個堅固實體，從而得到一個無塵，致密的整體，毛細(xì)孔被有效密封，永久避免了混凝土灰塵從表面析出。有效提高了強度，密度和耐磨性。
性 能
混凝土密封固化劑地坪六大作用
1.永久提高強度和硬度
能使混凝土的組成成分固化成一堅硬實體，形成一個三維空間網(wǎng)絡(luò)結(jié)構(gòu)，從而增加混凝土的密度，強度及硬度，并極大地提高了混凝土的抗磨能力和表面耐候性。收光后平滑的表面，會產(chǎn)生像大理石一樣的美麗光澤。經(jīng)過本產(chǎn)品處理過得混凝土，比未經(jīng)處理，完全熟化的混凝土在30天后經(jīng)抗壓實驗測定，強度增加四成以上，并且隨時間持續(xù)增加強度。
2.永久性密封抗?jié)B
只須一次使用，混凝土及受養(yǎng)護(hù)作用并且在生命周期中永久的被密封，而且可抗任何油污及其它污物。
3.永久性養(yǎng)護(hù)混凝土
對新做的混凝土地面可抑制細(xì)微裂痕及溫差裂縫的產(chǎn)生。當(dāng)施工用于經(jīng)過適當(dāng)澆灌及剛完工之堅固的混凝土上，與混凝土成分發(fā)生化學(xué)反應(yīng)生成的物質(zhì)會保留住對水化過程中極為重要的水，而一致性的養(yǎng)護(hù)混凝土。
4.永久性不產(chǎn)生灰塵
本品與混凝土中的硅酸鹽發(fā)生化學(xué)反應(yīng)，永久的消除由表面空隙釋出的混凝土微粒，從而防止起灰。
5.超強的結(jié)合能力
由于消除表面不利結(jié)合之混凝土鹽類，處理好的表面更有利于上漆，防水材料，結(jié)合劑及地板材料的使用，與任何種類的涂裝材料的結(jié)合及相容。
6.節(jié)約大量維修及維護(hù)成本
無需打蠟，僅需清水拖地。
施 工
1、混凝土澆注要求：混凝土地面的強度 ≥C25 ,地面要求平整無明顯高低，必須原漿收光禁止撒干水泥抹砂漿收光，新澆混凝土要有足夠養(yǎng)護(hù)期一般20-30天左右。
2、清潔地面:對于新澆注的混凝土，使用抹光機抹平、壓實，應(yīng)至少養(yǎng)護(hù)15天 后再打磨、清除表面的白堿和浮塵。對于舊的混凝土地面或金鋼砂硬化劑地面，
清除表面的油污、涂料和松散結(jié)構(gòu)等影響滲透的物質(zhì)，然后徹底清掃地面。
3、對過于干燥的舊地面，使用清潔水充分潤濕混凝土表面。
4、使用混凝土密封固化劑干粉劑按1:5--1:10比例兌水均勻潑灑在地面上，期間必須使各面都有均勻浸泡到材料。
5、當(dāng)氣溫較高時，表面的硬化劑由于水份蒸發(fā)的原因很快變粘稠，可噴涂少量水稀釋變稠的硬化劑,但用量不宜過多。
6、完成上述步驟下一步進(jìn)行打磨，可使用50#到3000#水磨片循環(huán)打磨，每次打磨并根據(jù)現(xiàn)場情況浸泡材料。
7、養(yǎng)護(hù)：干燥24小時后地面可步行開放，正常使用應(yīng)養(yǎng)護(hù)七天后再投入使用。滲透的硬化劑有效成分逐漸與水泥反應(yīng)，經(jīng)常使用濕拖把清潔地面能促進(jìn)滲透到混凝土內(nèi)部的凝膠繼續(xù)反應(yīng)，能更早獲得強度和光澤度 。
8、拋光：成品后的地面隨著使用時間的頻繁磨擦?xí)兊迷絹碓焦饬�，也可做完后立刻用機械進(jìn)行人工拋光，以得出一定光澤度的地坪效果。
9、技術(shù)參數(shù)：
1、耐磨程度比普通混泥土增強32.5%，達(dá)到德國金剛硬化地面標(biāo)準(zhǔn)；
2、防滲水、滲油、止滑，減少93%水分流失；
3、硬度：硬化7天后可增強40%，抗撞擊程度增加13.3%；
4、粘結(jié)力：對環(huán)氧樹脂可增加17%；
5、防滑：防滑系數(shù)。86（干）。69（濕）
6、滲透：滲透力達(dá)0.022CC/小時。（1.83米水壓實驗）
耐油性：耐磨地面本身不具備耐油性。如果要達(dá)到良好的抗?jié)B耐油性能，可便用HOPER液態(tài)硬化劑、混凝土密封固化劑從而使耐磨地面表層有更佳的致密性、達(dá)到良好的抗?jié)B性，并可以提高地面的耐磨強度和光澤度。
抗腐蝕性 骨料標(biāo)準(zhǔn)鹽蝕試驗.，42 d自然電信恒為正、穩(wěn)定值+0.5㎜(S.C.E),最大值+120MV(S.C.E)水泥試體,5%NACI
溶液浸泡,2年零3個月無銹斑.
抗滑性 同于一般水泥地面甚至而言有所提升。
產(chǎn)品對比

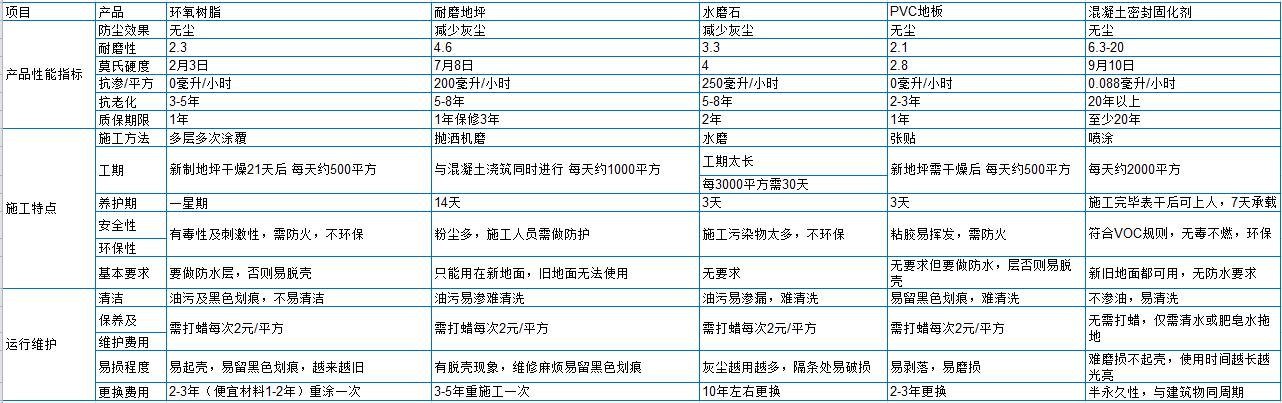

硬化地坪與其它工業(yè)地坪的區(qū)別
|
網(wǎng)站首頁
